Bi2Se3/MoTe2异质结构中大自旋分裂的宽幅理想二维Rashba电子气

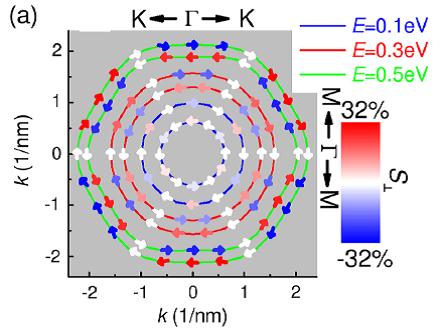

能实际应用的理想二维Rashba电子气（几乎所有的传导电子占据Rashba带）是应用半导体自旋电子的关键。研究证实，这样带有大Rashba劈裂的理想二维Rashba电子气可以在拓扑绝缘体Bi2Se3薄膜上实现，该薄膜可在过渡金属硫化物MoTe2基板上按第一性原理计算结果指导生长得到。研究结果显示，Rashba带专处于MoTe2半导体带隙中一个较大的、约0.6? eV费米能级间隔中。如此宽幅的理想二维Rashba电子气具有大的自旋分裂，为实际利用Rashba效应提供了可能，之前从未做到。由于强自旋-轨道耦合，其Rashba分裂强度与重金属（如Au和Bi）表面的差不多，所引起的自旋进动距离小到10 nm左右。近Γ点的内（外）Rashba带平面内自旋极化最大约为70%（60%）。室温下相干距离至少数倍于自旋进动长度，为采用自旋加工设备提供了良好的一致性。这种二维拓扑绝缘体/过渡金属硫化物异质结构中的理想Rashba带，具有能量范围宽、自旋进动长度短、相干距离长的特点，为室温下制造超薄纳米自旋电子器件（如Datta–Das自旋晶体管）铺平了道路。
该研究通过计算揭示了纳米自旋电子晶体管在室温下工作的可能性。来自中国台湾清华大学的T. H. Wang和H. T. Jeng通过第一性原理计算，证实了一种理想的二维电子气（半导体自旋电子实现应用的关键）可在硒化铋超薄膜绝缘体中实现，该超薄膜用半导体MoTe2作衬底、在室温下生长即可制备。超薄器件中形成的二维电子气表现出大的“自旋分裂”（两种状态的电子自旋间的分离），这正是晶体管之类的设备所需要的特性。采用电子自旋的电子器件来处理信息，用的是电子固有的自旋特性，而不象目前常规电子器件那样用的是电子的电荷特性。这会使设备在更小的空间内存储更多的数据，消耗更少的电能，使用更便宜的材料。据巨纳集团低维材料在线91cailiao.cn的技术工程师Ronnie介绍，异质结构是现在的研究热点,Bi2Se3/MoTe2异质结构,使得一种理想的二维电子气（半导体自旋电子实现应用的关键）可在硒化铋超薄膜绝缘体中实现，该超薄膜用半导体MoTe2作衬底,在室温下生长即可制备。转自低维材料在线：http://www.91cailiao.cn/index.php/news/58.html
